1、概述
CH9434 是一款 SPI 轉四串口轉接芯片，提供四組全雙工的 9 線異步串口，用于單片機/嵌入式系
統擴展異步串口。CH9434 包含四個兼容 16C550 的異步串口，最高支持 4Mbps 波特率通訊。最多支持
25 路 GPIO，提供半雙工收發自動切換引腳 TNOW。
2、特點
● 工作電壓：3.3V。
● 支持通訊波特率設置，波特率范圍 1200-4000000bps。
● 串口每個方向獨立 FIFO 緩存，發送 1536 字節，接收 2048 字節。
● 完全獨立四個異步串口，兼容 16C550 并且有所增強。
● 串口支持 5/6/7/8 個數據位以及 1/2 個停止位。
● 串口支持奇、偶、無校驗、空白 0、標志 1 等校驗方式。
● 支持常用的 MODEM 聯絡信號 RTS、DTR、DCD、RI、DSR、CTS。
● 提供半雙工 RS485 收發使能引腳。
● SPI 最高可達為 32Mbit/s。
● 支持低功耗睡眠模式，可通過 SPI 接口喚醒。
● 芯片提供可配置 GPIO 功能。
● 外接 32M 晶體提供時鐘。
● QFN48_5X5 無鉛封裝，兼容 RoHS。
3、應用領域
● MCU/DSP/嵌入式系統。
● 工業自動化 RS-485 通訊。
● 串口服務器、多串口卡。
● 與藍牙、4G、WiFi 等串口模塊通訊實現無線傳輸。
概述

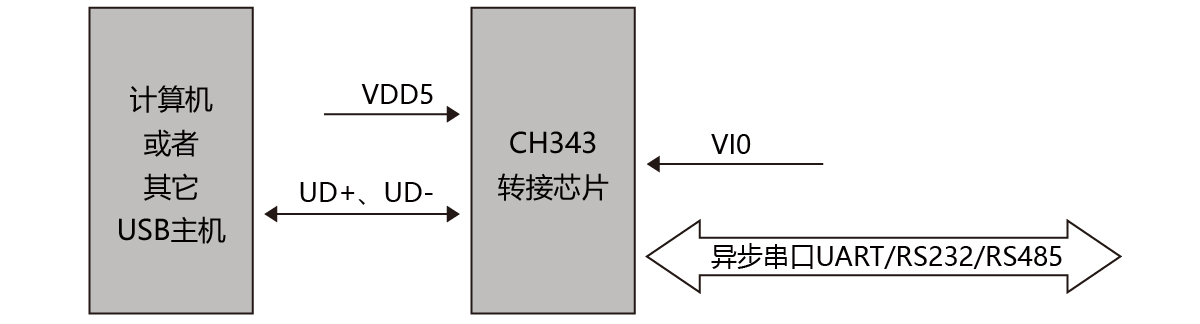

CH343是一個USB總線的轉接芯片，實現USB轉高速異步串口，同時支持115200bps及以下通訊波特率的自動識別和動態自適應，提供了常用的MODEM聯絡信號，用于為計算機擴展異步串口，或者將普通的串口設備或者MCU直接升級到USB總線。
特點
- 全速USB設備接口，兼容USB V2.0。
- 內置固件，仿真標準串口，用于升級原串口外圍設備，或者通過USB增加額外串口。
- 計算機端Windows操作系統下的串口應用程序完全兼容，無需修改。
- 支持免安裝的操作系統內置CDC類驅動程序或者多功能高速率的VCP廠商驅動程序。
- 硬件全雙工串口，內置獨立的收發緩沖區，支持通訊波特率50bps～6Mbps。
- 可選自動識別和動態自適應在115200bps及以下的常用通訊波特率。
- 串口支持5、6、7或者8個數據位，支持奇校驗、偶校驗、空白、標志以及無校驗。
- 支持常用的MODEM聯絡信號RTS、DTR、DCD、RI、DSR、CTS。
- 支持CTS和RTS硬件自動流控。
- 支持半雙工，提供正在發送狀態TNOW支持RS485切換。
- 通過外加電平轉換器件，支持RS232接口。
- USB端支持5V電源電壓和3.3V電源電壓。
- 串口I/O獨立供電，支持5V、3.3V、2.5V、1.8V電源電壓。
- 內置上電復位，內置時鐘，無需外部晶振。
- CH343P內置EEPROM，可配置芯片VID、PID、最大電流值、廠商和產品信息字符串等參數。
- 芯片內置Unique ID(USB Serial Number)。
- 提供SOP16和ESSOP10及QFN16無鉛封裝，兼容RoHS。
